Excel og samlingstegninger

Hvis man skal sikre at der er parametri (= fælles dimensioner) mellem flere forskellige parter i en assembly kan man bruge et regneark til at styre assembly'en.

Proceduren er således:

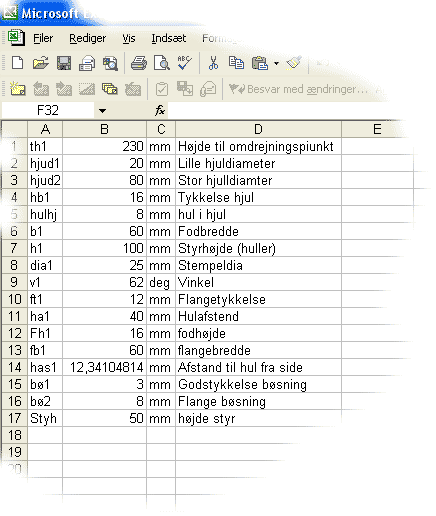

I første kollonne A indtastes målsætningens navn, i kolonne B dens værdi, i kolonne C enheden (dette er specielt vigtigt ved vinkler), og i kolonne D kan man skrive bemærkninger til målsætningen.

Gem regnearket i projektmappen. Hver part skal linkes til regnearket inde fra Parameters.

Nu kan hele assemblyen styres fra regnearket.
